屈曲約束支撐不同的構造的組成方法

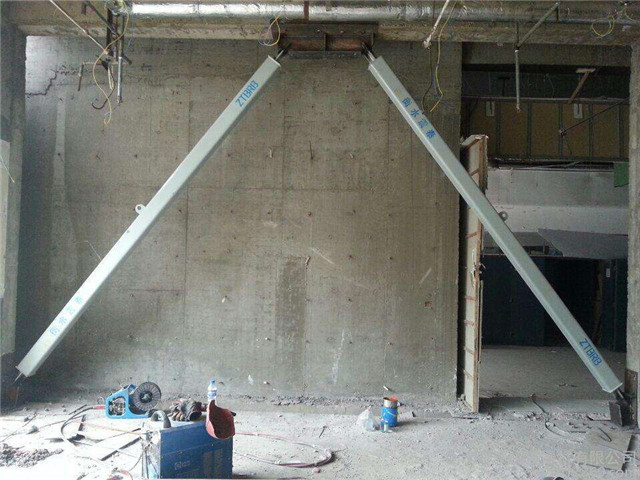

屈曲約束支撐橫向構造上由核心單元、約束單元和滑動機制單元3部分組成，縱向上由核心段、過渡段和連接段3部分組成。

　　從橫向上看：核心單元是主要軸向受力機制，通過其拉壓滯回實現耗能作用。約束單元多為方形或圓形鋼管內填砂漿或混凝土，外包于核心單元周圍，防止核心單元受壓屈曲，保障其達到屈服。滑動機制由間隙、涂層、限位卡和限位槽4部分組成，其作用是為核心單元和約束單元提供滑動界面，實現約束單元提供給核心單元的防屈曲約束，而不限制核心單元橫截面方向的漲縮和縱長度方向的伸縮。因泊松效應，核心單元受壓將產生橫向膨脹。因此，在核心單元和約束單元之間保留必要間隙，防止內核單元受壓環箍效應。同時，由于防屈曲約束是通過核心單元與約束單元接觸時的相互作用實現的，核心單元與約束單元無法避免局部區域上的接觸、滑動。因此，內核單元應全長涂刷無粘結涂層，以盡可能地降低乃至消除接觸摩擦力。

　　從縱向上看：核心段是屈曲約束支撐最主要構成部分，其全長被約束單元包表，其截面形狀根據承載力需求主要有一字形、工字形、十字形等。連接段是核心段兩端與框架節點板相連接區域，未被約束單元包裹?？紤]到連接螺栓孔削弱以及缺少約束單元可靠約束，為滿足強度和穩定要求，其截面比核心段大許多。過渡段是從核心段向連接段截面過渡的一段區域，與連接段相接部分暴露在約束單元外，而與核心段相接部分則被包裹在約束單元內，其目的是實現屈曲約束支撐內核單元截面轉變漸變，以減少應力集中。
